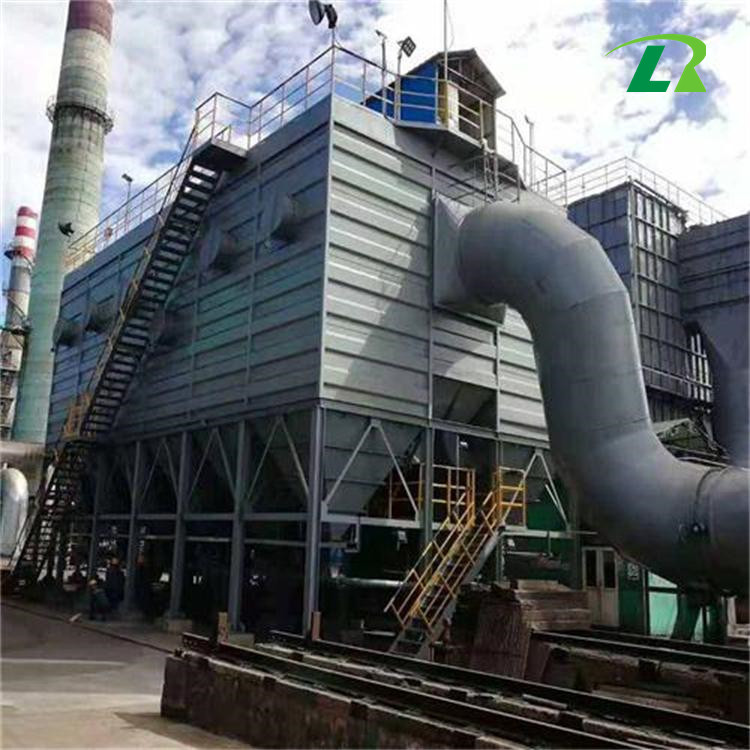

焦爐地面除塵站系統由離心風機、脈沖袋式除塵器、變頻器、儀表系統、循環冷卻水系統、輸灰排灰系統、壓縮空氣系統及管網系統組成。裝煤車上的吸塵罩和導通管隨車移動，吸塵罩為內外筒夾套式結構，裝煤時，落下吸塵罩和內套筒，直接抽吸裝煤孔逸出的煙氣，并與從吸塵罩的開口部位吸入的空氣混合，對煙氣進行稀釋，稀釋后的煙氣經爐頂固定管道、地面連接管道進入帶

隨著環保驗收要求的提高，焦化廠除塵器需進行升級改造，主要集中在焦爐除塵器改造、攔焦車除塵器改造、焦爐地面站除塵器改造，可根據環保要求及排放標準，以達到新的環保排放標準要求。

焦化廠裝煤車除塵涉及焦爐爐體、推焦機、裝煤機、移動式皮帶小車等部分的工作，除塵工藝流程如下圖所示：焦爐爐口→吸塵罩→除塵管網→移動式皮帶小車→除塵地面站→除塵風機→煙囪→大氣。在焦爐機側爐柱上方安裝爐頂部遮煙罩，推焦、裝煤作業前，推焦機上方吸塵罩活動部分在油缸的驅動下提升，與焦爐頂部遮煙罩緊密貼合，兩側防風罩在油缸驅動下轉動的

焦化企業的粉塵和煙塵治理主要特點是點多、面廣、分散的排放源；連續性、陣發性與偶發性并存的排放方式；污染物種類較多；危害性大；煙塵量大、塵源點不固定，含有焦油、粉塵粘度大，溫度高且?guī)в忻骰?，處理難度大。

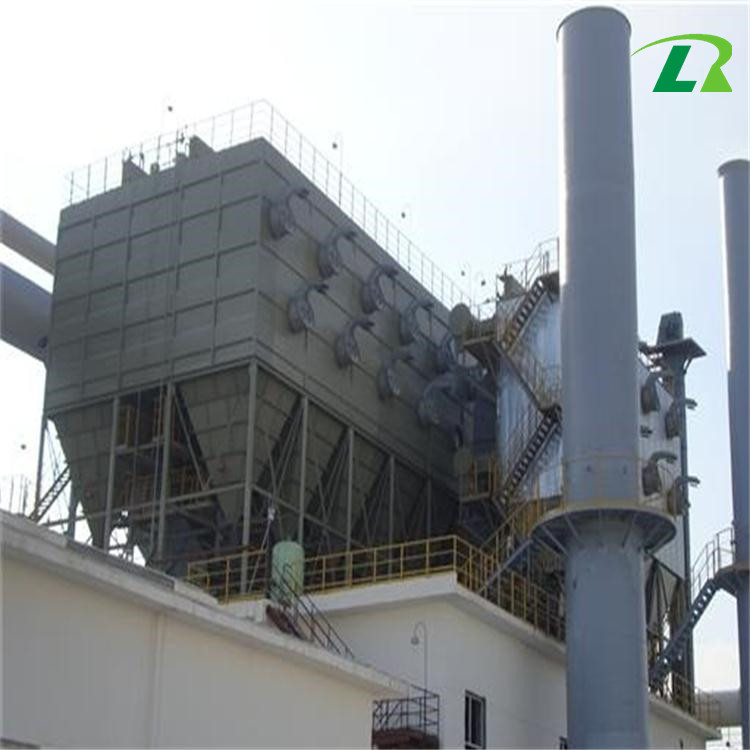

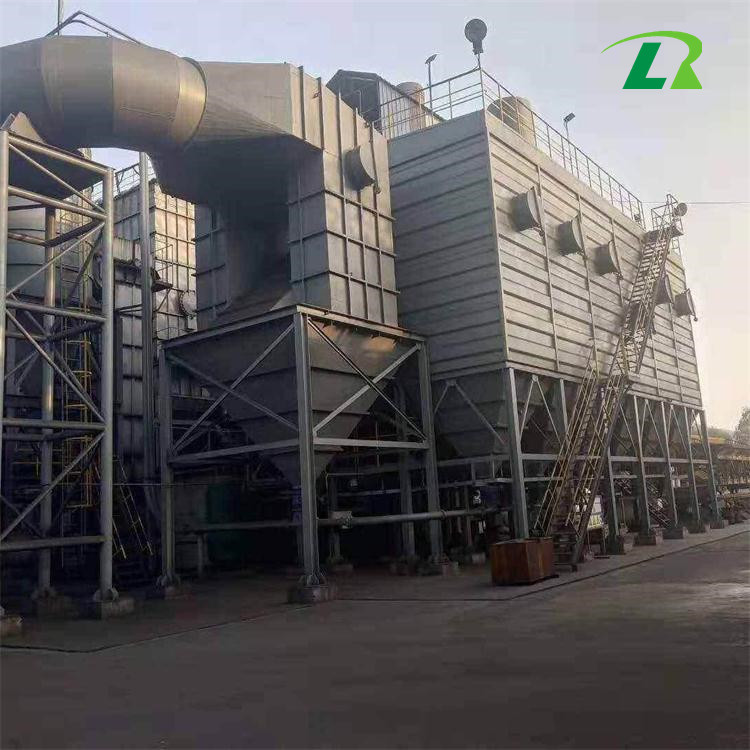

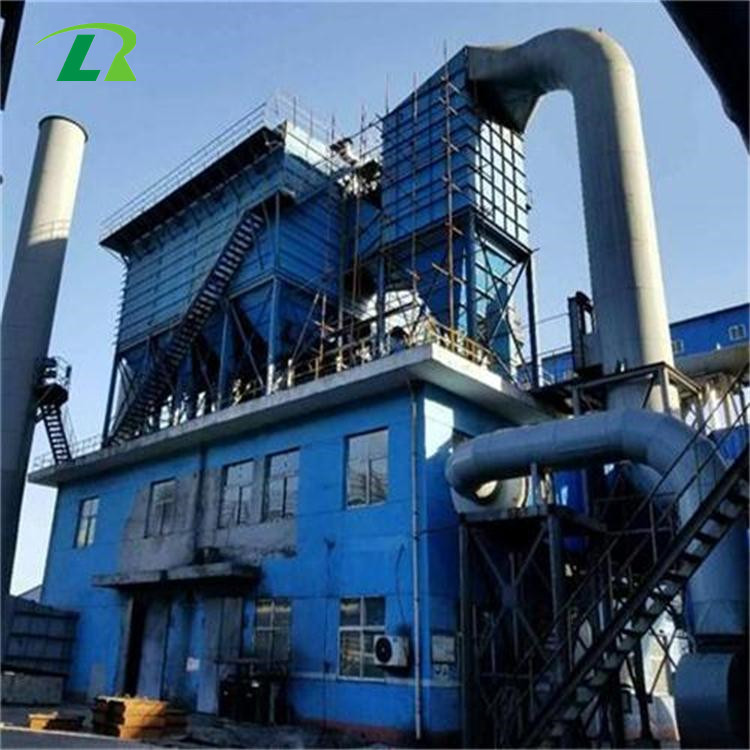

焦化廠地面站布袋除塵器采用國內的裝煤非燃燒法，并使收集的裝煤煙塵進入焦側除塵干式除塵地面站的裝煤除塵技術。它實現對裝煤煙塵捕集，爐頂與地面站煙氣轉送，煙氣溫度調節控制，煙氣凈化一體化，焦化廠除塵器利用推焦過程中收集在濾袋表面的焦粉來防止裝煤過程中煙塵含有焦油和水汽粘結濾袋，了設備長期穩定運行。
